Kategória produktu: JIS štandard Hydraulické armatúry pre rôzne adaptéry
Tabuľka veľkostí vlákien JIS sa vyrába podľa: BSPP vlákna: ISO 228-1 G, JIS B0202; Závity BSPT: ISO 7/1, JIS B0203.
Armatúry JIS sú navrhnuté s 30 ° svetelným a 60 ° kužeľovým napojením na konce hadice, ktoré sa tiež používajú ako adaptéry na hadice.
Na typy rúrkových závitov: port JIS B2351, adaptér Npt, adaptér SAE ORB atď.

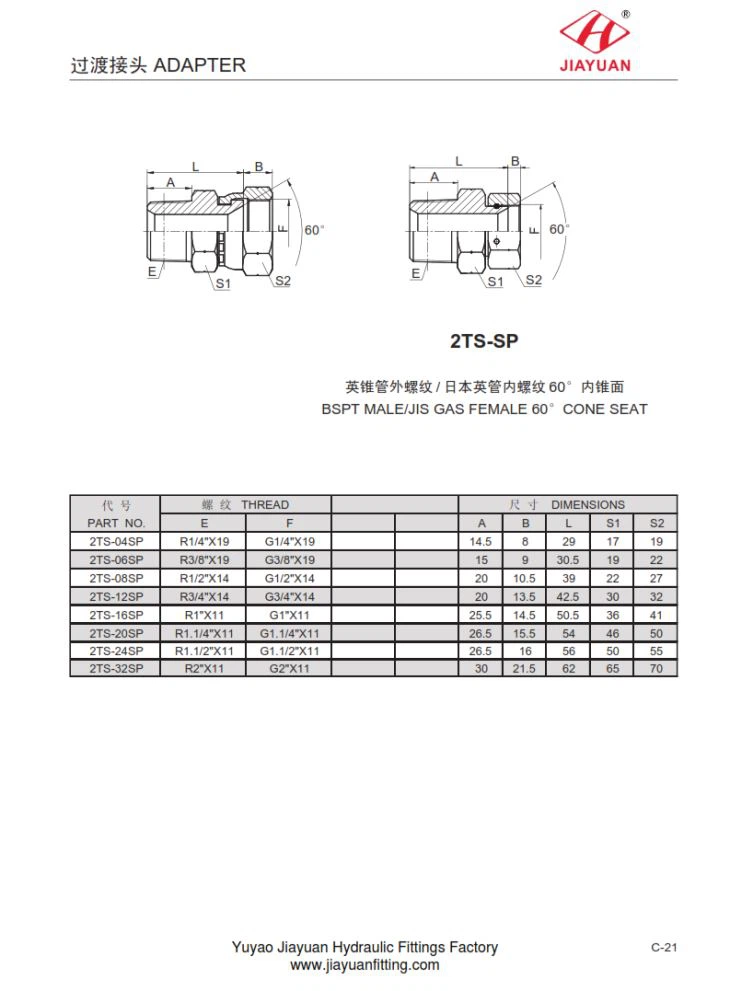

Špecifikácia 2TS-SP BSPT MALE JIS GAS FEMALE 60 CONE SEDADLA:
ČASŤ NO. | Náhradné | ROZMERY | ||||||
E | F |
| B | L | S1 | S2 | ||
2TS-04SP | R1 / 4 "X19 | G1 / 4 "X19 | 14.5 | 8 | 29 | 17 | 19 | |
2TS-06SP | R 3/8 "X19 | G3 / 8 "X19 | 15 | 9 | 30.5 | 19 | 22 | |
2TS-08SP | R1 / 2 "X14 | G1 / 2 "X14 | 20 | 10.5 | 39 | 22 | 27 | |
2TS-12SP | R 3/4 "X14 | G3 / 4 "X14 | 20 | 13.5 | 42.5 | 30 | 32 | |
2TS-16SP | R1 "X11 | G1 "X11 | 25.5 | 14.5 | 50.5 | 36 | 41 | |
2TS-20SP | R1.1 / 4 "X11 | G1.1 / 4 "X11 | 26.5 | 15.5 | 54 | 46 | 50 | |
2TS-24SP | R1.1 / 2 "X11 | G1.1 / 2 "X11 | 26.5 | 16 | 56 | 50 | 55 | |
2TS-32SP | R2 "X11 | G2 "X11 | 30 | 21.5 | 62 | 65 | 70 | |
