Typy výrobkov: NB200-F o tvarovky s tesniacim krúžkom
Priemyselné normy: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Pripojenie E až F: ORFS TUBE END NUT
Tvar: lakte, rovný, tričko, kríž atď.
Armatúry ORFS Menovitý pracovný tlak: 3215 psi až 5800 psi, 216 bar až 400 bar.
Plochá tvár Orfs o súprava veľkostí krúžkov a O-krúžok s tesnením na tvár, ktoré tiež ponúkame.
Rozdiel medzi tesnením čela o-krúžku a tesniacim krúžkom o-krúžku
Materiál kovania: mosadz; Uhlíková oceľ; Nehrdzavejúca oceľ
Aplikácia: Poľnohospodárske zariadenie, Automobilový proces, Prevod chemikálií, Stavebné zariadenia, Prevod paliva, Hydraulické, Výrobné zariadenie, Námorné, Manipulácia s materiálom, Mobilné zariadenie, Ropné pole, Balenie, Doprava

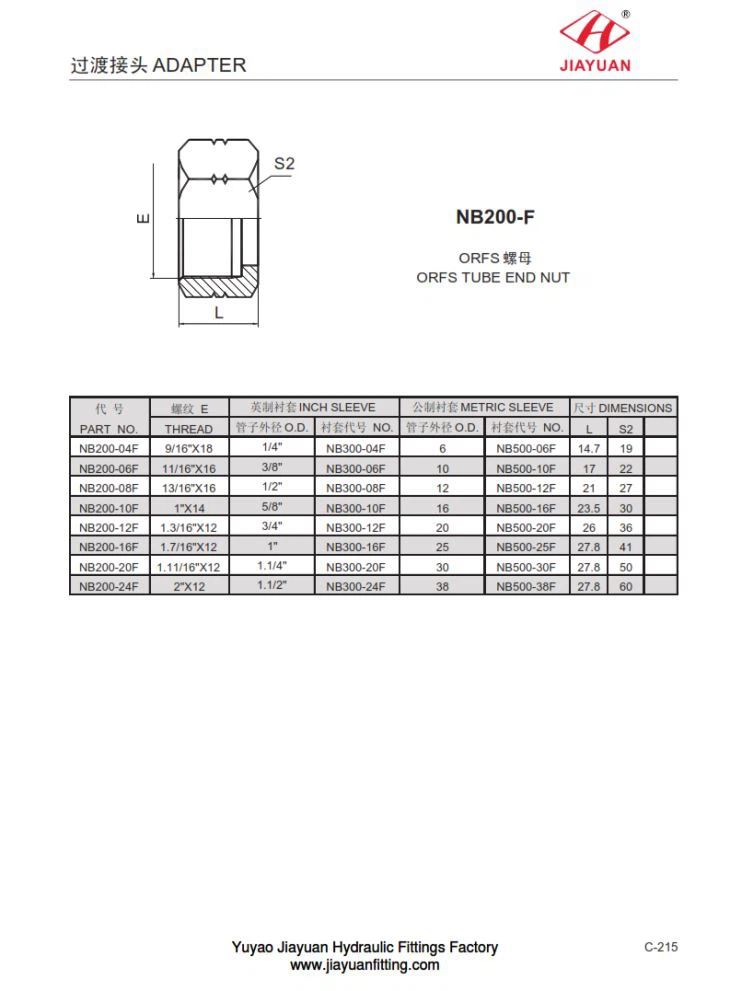

NB200-F ORFS TUBE END NUT Tabuľka rozmerov rozmerov:
PA RT N O. | E | INCH S L EEV E | M E T RIC S L EEV E | DIM E N S I O NS | ||||||
T HR EA D | O.D. | N O. | O.D. | N O. | L | S 2 | ||||
N B 200 - 04F | 9/16 " X 18 | 1/4 " | N B 300 - 04F | 6 | N B 500 - 06F | 14.7 | 19 | |||
N B 200 - 06F | 11/16 " X 16 | 3/8 " | N B 300 - 06F | 10 | N B 500 - 10F | 17 | 22 | |||
N B 200 - 08F | 13/16 " X 16 | 1/2 " | N B 300 - 08F | 12 | N B 500 - 12F | 21 | 27 | |||
NB 200 - 10F | 1 " X 14 | 5/8 " | N B 300 - 10F | 16 | N B 500 - 16F | 23.5 | 30 | |||
N B 200 - 12F | 1,3 / 16 " X 12 | 3/4 " | N B 300 - 12F | 20 | N B 500 - 20F | 26 | 36 | |||
N B 200 - 16F | 1,7 / 16 " X 12 | 1 " | N B 300 - 16F | 25 | N B 500 - 25F | 27.8 | 41 | |||
N B 200 - 20F | 1,11 / 16 " X12 | 1,1 / 4 " | N B 300 - 20F | 30 | N B 500 - 30F | 27.8 | 50 | |||
NB 200 - 24F | 2 " X 12 | 1,1 / 2 " | N B 300 - 24F | 38 | N B 500 - 38F | 27.8 | 60 | |||
