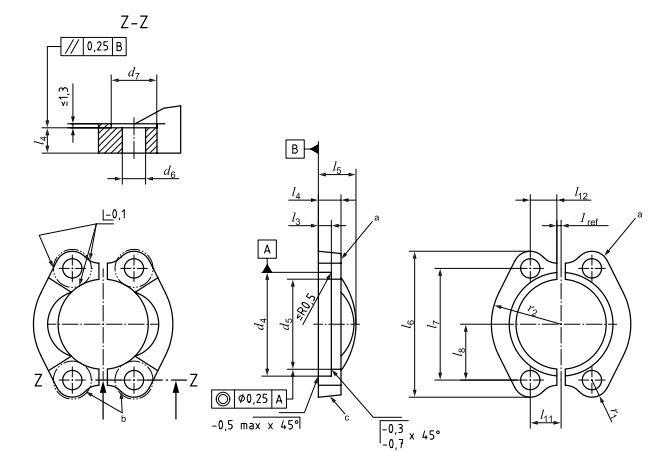

ISO 6162-1: 2012 (E) definovať rozmery zostáv rozrezaných prírubových svoriek, vrátane skrutiek, musí byť v súlade s obrázkom 1 (pre svorky s delenými prírubami) a tabuľkou 1.
Rozmery jednozložkových prírubových svorkovníc vrátane skrutiek musia byť v súlade s obrázkom 2 (pre jednodielne svorky) a tabuľkou 2.
Pokiaľ nie je uvedené inak, tolerancie musia byť v súlade s normou ISO 2768-1, označenie triedy m (médium).
Svorka s delenou prírubou (FCS alebo FCSM)
Jednodielna prírubová svorka (FC alebo FCM)
Rozmery delených a jednodielnych prírubových svoriek Rozmery v milimetroch
Menovitá veľkosť DN d4 d5 d6 d7 l3 l4 l5 l6 ± 0,25 ± 0,25 ± 0,15 min ± 0,15 ± 0,5 ± 0,8 max min
13 30,95 24,25 8,9 16,5 6,2 12,7 19 54,9 53,1
19 38,90 32,15 10,6 20,5 6,2 14,2 22,5 65,8 64,3
25 45,25 38,50 10,6 20,5 7,5 15,8 24 70,6 69,1
32 51,60 43,70 10,6a 24,5 7,5 14,2b 22,5c 80,3 78,5
38 61,10 50,80 13,3 26 7,5 15,8 25,5 94,5 93,0
51 72,25 62,75 13,5 26 9,0 15,8 26 103,1 100,1
64 84,95 74,95 13,5 26 9,0 19,1 38 115,8 112,8
76 102,40 90,95 16,7 32,5 9,0 22,4 41 136,7 133,4
89 115,10 102,40 16,7 32,5 10,7 22,4 28,5 153,9 150,9
102 127,80 115,10 16,7 32,5 10,7 25,4 35 163,6 160,3
127 153,20 140,50 16,7 32,5 10,7 28,5 41 185,7 182,6
