Dozviete sa všetkometrické hydraulické fttings.

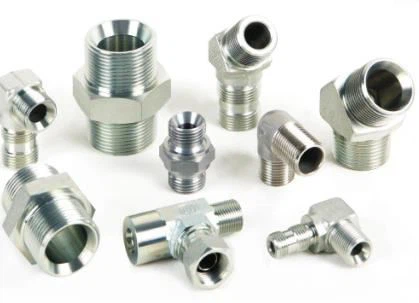

Hydraulické armatúry s metrickým závitom sú najobľúbenejším typom tekutinových konektorov na celom svete. V Nemecku metrický závitNorma DIN 2353 a ISO 8434rúrkové kompresné tvarovky s 24 stupňovým kužeľovým konektorom; Metrický závit 60 kónického príslušenstva DIN 7631; Metrické závity hadicových tvaroviek série DIN 20078, metrické závity kužeľových tvaroviek podľa DIN 74233 a 74234 45 °; V Japonsku metrické závity tvaroviek Komatsu s adaptérom 60 ° na hadicové svetlice JIS B2070, metrické závity tvaroviek ORFS; Vo Francúzsku metrické závity tvaroviek s plochými čelami používaných hanomag, francúzskymi GAZ a milimetrovými tvarovkami.
Typy čínskych metrických závitových tvaroviek

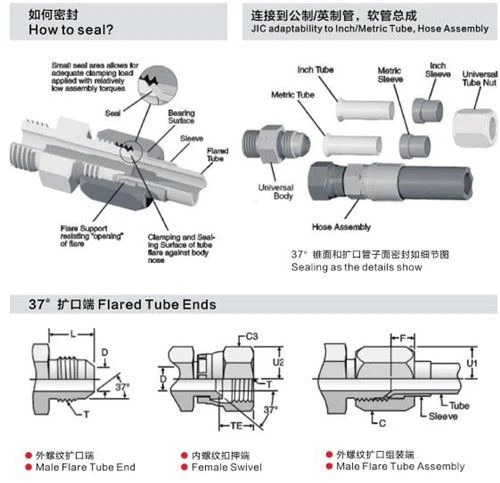

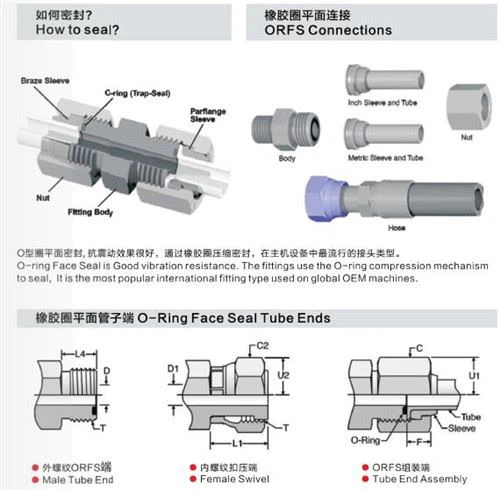

V Číne, GB 3734.2, GB 3733.2 štandardné metrické závity 24-kužeľových tvaroviek, v niektorých veľkostiach sa metrické tvarovky DIN 2353 môžu spájať s čínskymi metrickými tvarovkami. Čínske štandardy metrických vlákien zahŕňajú svetelný lúč 37 ° a 45 °, ako aj svetelný lúč 37 ° a 45 °. Všetky majú rovnaký tvar metrického vlákna pre danú veľkosť trubice. Špecifikácie sa týkajú 37 ° svetlice GB 5625.2, 45 ° svetlice GB 5626.2 a 37 ° a 45 ° svetelných lúčov GB 5650.JB 1887 je metrický závit pre plochú hadicu s o-krúžkom a adaptéry.
Identifikácia metrického vlákna
Závit závitu v súlade s touto medzinárodnou normou je označený písmenom M, za ktorým nasledujú hodnoty menovitého priemeru a stúpania vyjadrené v milimetroch oddelené značkou x.
Príklad: M 8 x 1,0 (jemné stúpanie 1,0)
Neexistencia indikácie výšky tónu znamená, že je špecifikovaná hrubá výška tónu.
Príklad: M 8 (hrubý rozstup 1,25)
Nástroje na identifikáciu vlákna, ktoré potrebujete
Třmen je užitočný nástroj, ktorý meria vonkajší priemer vonkajšieho závitu a vnútorný priemer vnútorného závitu.
Rozteč meria závity na palec. V prípade metrických vlákien tento nástroj meria vzdialenosť medzi závitmi.
