1. Definícia SAE 4 skrutkového spojovacieho hrdla príruby, SAE 4-skrutková príruba Príruba je v súlade s normou SAE J518, koniec trubicového konektora má 24 ° kužeľový koniec (DIN 3865 / ISO 8434-1) rozmer; O-krúžok čelný tesniaci koniec (ISO 8434-3 / SAE J1453) rozmer; Rozmery 37 ° koncovky (ISO 8434-2 / SAE J514); Rozmery kužeľového konca DIN 60 ° (DIN 7631); Adaptér 60 ° kužeľový koniec (ISO / DIS 8434-6) rozmery. Tam je kód 61 pre 3000 až 5000 psi max, v závislosti na veľkosti; Kód s vysokým tlakom 62 pre max. 6000 psi, bez ohľadu na veľkosť.
2. Metódy samičej príruby SAE 4 blot, ide o normálne prírubové spoje prírubou s drážkou O-krúžku na tesnenie O-krúžku príruby O, tesniaci koniec rúrky na hadicovú zostavu, koniec rúrky alebo rúrky.
 |  |  |  |
| 1CFL-W / 1DFL-W | 1FFL-W | 1JFL-W | 1BFL-W |
 |  |  |  |
| 1CFL9-W / W-1DFL9 | 1FFL9-W | 1JFL9-W | 1BFL9-W |

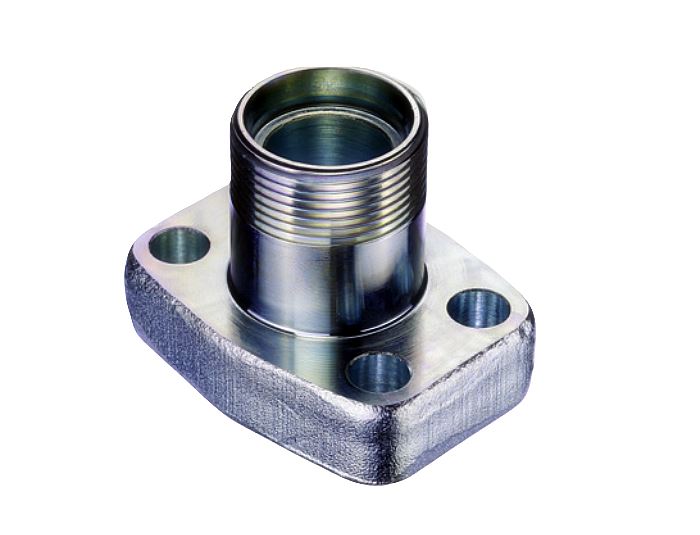

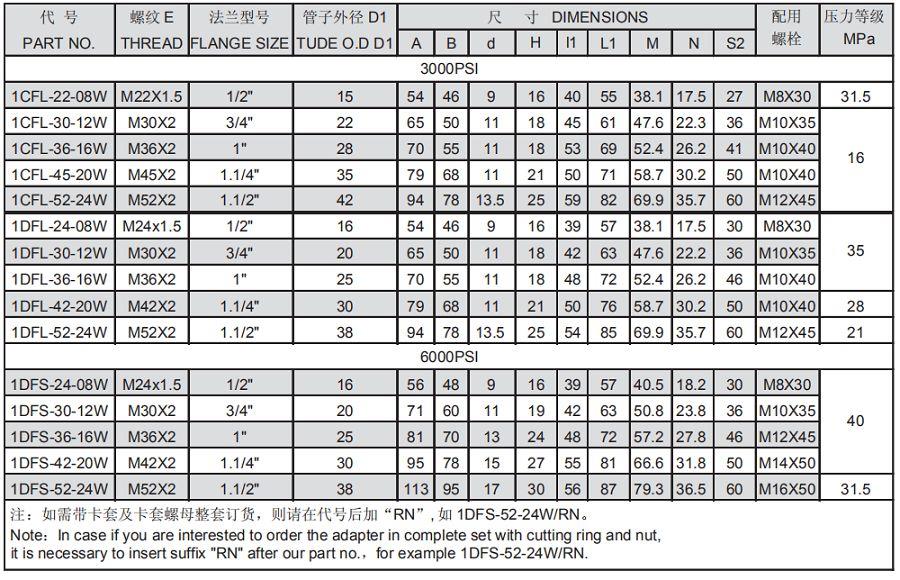

1. SAE 4 Skrutka príruby príruby DIN 1CFL-W / RN 1DFS-W / RN
Kužeľový koniec DIN 24 °

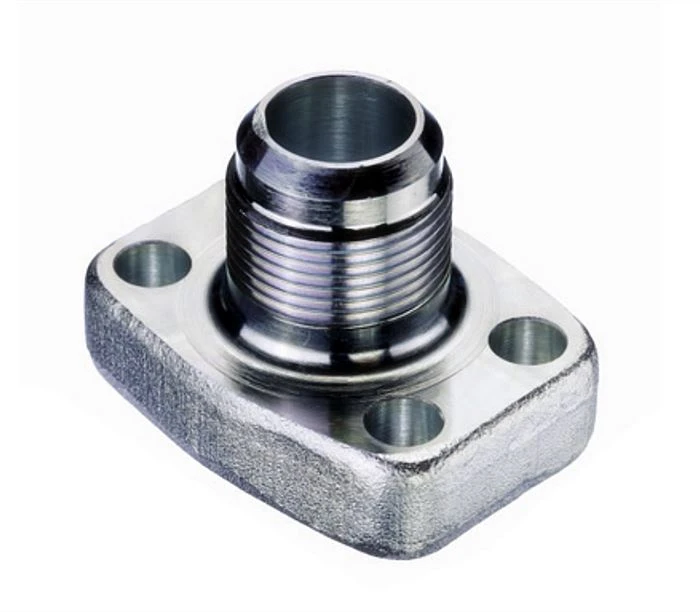

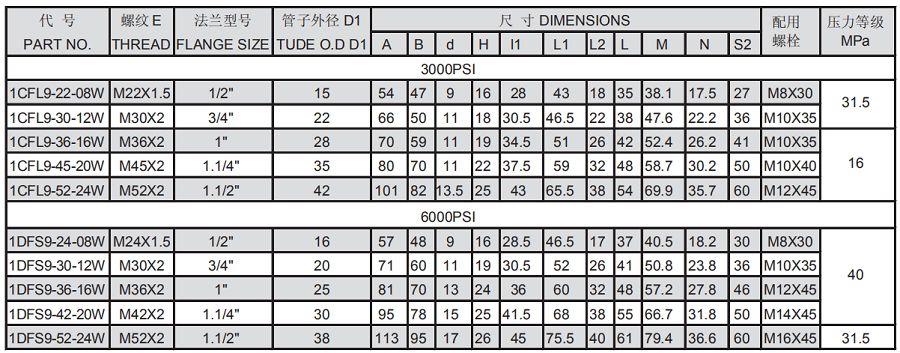

2. SAE 4 skrutkový prírubový konektor DIN 1CFL9-W / RN 1DFS9-W / RN
Kužeľový koniec DIN 24 °
