Kategória produktu: Adaptéry hydraulických tvaroviek JIC na pripojenie elektrónky k elektrónke
Norma produktu: ISO 8434-2, SAE J514.
Materiál: uhlíková oceľ, nehrdzavejúca oceľ alebo zliatina medi.
Koniec rúrky JIC k inému koncovému pripojeniu nasledovne: BSP Uzatváracie tesnenie typu E, G, H, tvarovky ISO 6149, tvarovky JIS B2351, tvarovky ISO 11926 a SAE J1926 ORB, tvarovky DIN 3852 a ISO 1179, tvarovky ISO 9974 atď.

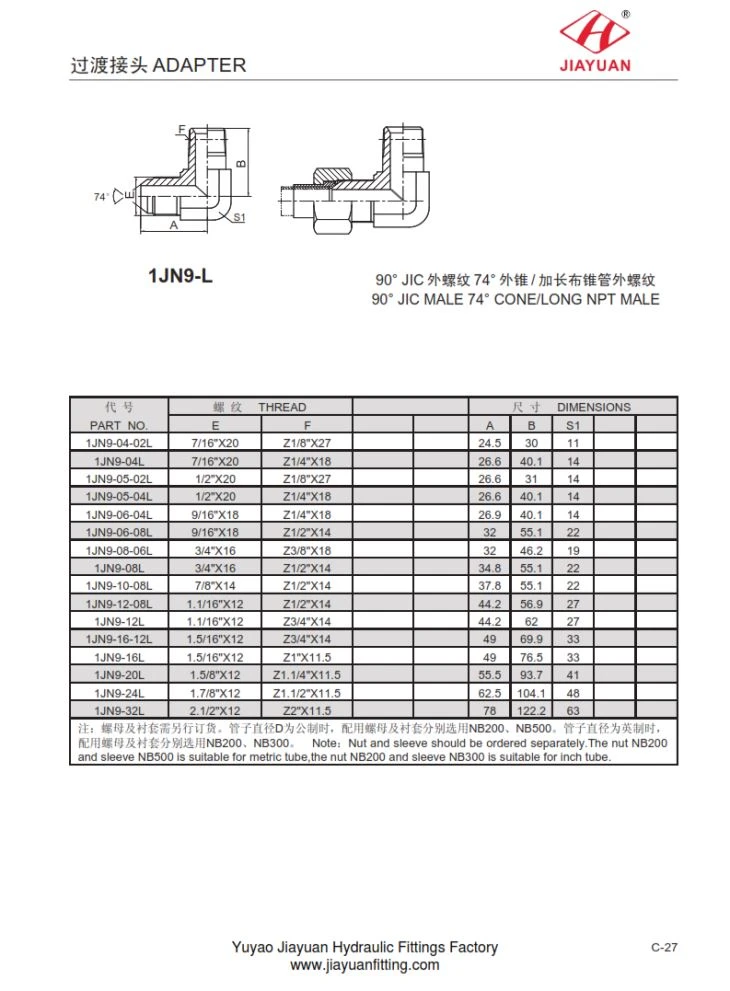

1JN9-L 90 ° JIC MALE 74 ° CONE / LONG NPT MALE Rozmerová tabuľka takto:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||
E | F |
| B | S 1 | ||||
1 J N9 - 04 - 02L | 7/16 " X 20 | Z 1/8 " X 27 | 24.5 | 30 | 11 | |||
1 J N9 - 04L | 7/16 " X 20 | Z 1/4 " X 18 | 26.6 | 40.1 | 14 | |||
1 J N9 - 05 - 02L | 1/2 " X 20 | Z 1/8 " X 27 | 26.6 | 31 | 14 | |||
1 J N9 - 05 - 04L | 1/2 " X 20 | Z 1/4 " X 18 | 26.6 | 40.1 | 14 | |||
1 J N9 - 06 - 04L | 9/16 " X 18 | Z 1/4 " X 18 | 26.9 | 40.1 | 14 | |||
1 J N9 - 06 - 08L | 9/16 " X 18 | Z 1/2 " X 14 | 32 | 55.1 | 22 | |||
1 J N9 - 08 - 06L | 3/4 " X 16 | Z 3/8 " X 18 | 32 | 46.2 | 19 | |||
1 J N9 - 08L | 3/4 " X 16 | Z 1/2 " X 14 | 34.8 | 55.1 | 22 | |||
1 J N9 - 10 - 08L | 7/8 " X 14 | Z 1/2 " X 14 | 37.8 | 55.1 | 22 | |||
1 J N9 - 12 - 08L | 1,1 / 16 " X 12 | Z 1/2 " X 14 | 44.2 | 56.9 | 27 | |||
1 J N9 - 12L | 1,1 / 16 " X 12 | Z 3/4 " X 14 | 44.2 | 62 | 27 | |||
1 J N9 - 16 - 12 L | 1,5 / 16 " X12 | Z 3/4 " X 14 | 49 | 69.9 | 33 | |||
1 J N9 - 16L | 1,5 / 16 " X12 | Z 1 " X 11,5 | 49 | 76.5 | 33 | |||
1 J N9 - 20L | 1,5 / 8 " X12 | Z 1,1 / 4 " X 11,5 | 55.5 | 93.7 | 41 | |||
1 J N9 - 24L | 1,7 / 8 " X 12 | Z 1,1 / 2 " X 11,5 | 62.5 | 104.1 | 48 | |||
1 J N9 - 32L | 2,1 / 2 " X 12 | Z2 " X 11,5 | 78 | 122,2 | 63 | |||
D Pozn. 200 Poznámka 500 Pozn. 20 0 Pozn. 30 0 Č N u t a d slee v e Shoul d b e o r de r e d oddeľovať sa . T h e nu t Dôležité upozornenie 20 0 a d v e Poznámka 50 0 i s sui t abl e f o r me tr i c t ube , t h e nu t Dôležité upozornenie 20 0 a d v e Pozn. 30 0 s sui t abl e f o r inc h t ube . | ||||||||
