1. Definícia SAE prírubového adaptéra, SAE je spoločnosť automobilových inžinierov v USA štandardy, ktoré vyvíjajú organizáciu pre inžinierov v hydraulickom priemysle. je to Príruba Prípojka s hydraulickou prírubovou rúrou a potrubím, adaptéry, hadicové prípojky prírubovými svorkami SAE a montážou 4 skrutiek, je to prírubový port na koniec Adaptéra je tiež možné zvoliť ako 24 ° kužeľový konektor, ORFS trubicový konektor, 37 ° kónický konektor kužeľa , 60 ° kužeľový konektor.
2. Spôsoby montáže SAE hydraulických prírubových adaptérov, ako je uvedené v SAE prírubových svorkách, prosím kliknite na odkaz. Bežne sa pripája zo SAE prírubového portu na koncovky adaptéra, štandardy koncov koncov adaptérov (kovové kovové spoje pre tekutinu a všeobecné použitie) takto:
● Konektory kužeľa 24 stupňov (ISO 8434-1: 2007)
● 37 ° konektory (ISO 8434-2: 2007)
● Konektor s plochým tesnením s O-krúžkom (ISO 8434-3: 2005)
● Konektory kužeľa 60 ° s O-krúžkom alebo bez neho (ISO 8434-6: 2009)
3. Rozmery SAE portu pre hydraulickú armatúru s delenou prírubou ako prírubové konektory 61/62:
Kód SAE 61 Prípojka prírubového portu
SAE kód 62 Prípojka prírubového portu
Detail portu - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Nie pre nový dizajn.
3) 90 durometer nitril je štandardom pre hydraulické aplikácie.

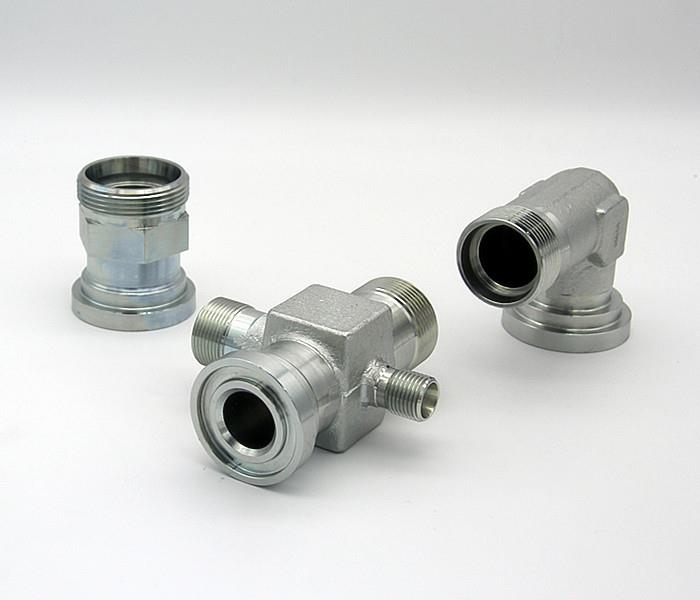

1. Kód SAE 62 Prípojka trubice príruby 1DFL-RN
2. Kód 62 Prírubový konektor JIC 37 1JFS
